Zein dira konektoreen iragazgaitzaren balorazio desberdinak? Zeintzuk dira dagozkien iragazgaitzaren baldintzak?

Industria, automobilgintza, kontsumo-elektronika eta kanpoko ekipamendua bezalako industrietan,konektore iragazgaitzakekipoen funtzionamendu egonkorra bermatzen duten funtsezko osagaiak dira ingurune hezeetan, hautsetan edo urpekoetan.

Konektoreen iragazgaitzaren balorazio estandarrak, batez ere, Nazioarteko Batzorde Elektroteknikoak (IEC) ezarritako IEC 60529 IP (Ingress Protection) estandarrean eta ISO 20653ko IP balorazio estandarretan oinarritzen dira. Txinako etxeko estandarrak QC/T 413k ezarritako estandarrari egiten diote erreferentzia.

Estandar ezberdinek aplikazioen eskakizun eta ezaugarri desberdinak islatzen dituzte, eta estandar bakoitza etengabe eguneratzen eta hobetzen da aplikazioak garatzen diren heinean.

IP estandar arruntak jarraian azaltzen dira:

IP Babesaren Balorazioaren esanahia

Lehen zenbakia (hautsaren aurkako balorazioa): 0tik 6ra bitartekoa da, objektu arrotz solidoen sarreraren aurka babesteko gaitasuna adierazten duena. Zenbat eta kopuru handiagoa, orduan eta babes handiagoa izango da. Esaterako, 0 kalifikazioak ez du babesik ematen, eta 6. kalifikazioak hautsaren sarrera erabat saihesten du.

Bigarren zenbakia (iragazgaitzaren balorazioa): 0tik 8ra ​​bitartekoa, ur likidoaren sarreratik babesteko gaitasuna adierazten duena. Zenbat eta handiagoa izan, orduan eta errendimendu hobea izango da iragazgaitza.

Hautsaren aurkako balorazioa (lehen zifra)

Hautsaren aurkako balorazioa 0tik 6ra bitartekoa da, ekipoak hautsetik babesteko duen gaitasuna adierazten duena:

IP0X: babesik gabe, hautsaren aurkako gaitasunik gabe.

IP1X: 50 mm-ko diametroa baino handiagoa duten objektu solidoen sarreratik babesten du.

IP2X: 12,5 mm-ko diametroa baino handiagoa duten objektu solidoen sarreratik babesten du.

IP3X: 2,5 mm-ko diametroa baino handiagoa duten objektu solidoen sarreratik babesten du.

IP4X: 1 mm-ko diametroa baino handiagoa duten objektu solidoen sarreratik babesten du.

IP5X: hautsaren sarreratik babesten du, baina ez guztiz; ekipoaren barruan hauts kopuru txiki bat jasan daiteke.

 IP6X: hautsaren sarreratik guztiz babesten du; ekipoaren barrualdea hautsik gabe dago.

Iragazgaitzaren balorazio espezifikoa (bigarren zifra) eta eskakizunak

• IPX1: ur tantaka bertikalaren eraginik ez; leku babestu batean jar daiteke euri arinetan.

• IPX2: ura tantaka 15°-ko inklinazioan eragiten ez duena, IPX1 baino apur bat zorrotzagoa, angeluan jarritako ekipoetarako egokia.

• IPX3: 60°-ko angeluetatik ur-ihinztatzeari erresistentea.

• IPX4: norabide guztietatik ur zipriztinekiko erresistentea.

• IPX5: zorrotadaren aurkako erresistentea, norabide guztietatik zorrotada indartsua jasaten du.

• IPX6: zorrotada indartsuarekiko erresistentea, norabide guztietatik ur-fluxu gogorra jasaten du.

• IPX7: Murgiltzearekiko erresistentea, uretan sakonera jakin batean eta denbora tarte jakin batean murgil daiteke, adibidez, metro 1 barruan eta gehienez 30 minutuz.

• IPX8: etengabeko murgiltzearekiko erresistentea, etengabe uretan murgil daiteke sakonera jakin batean eta denbora-tarte jakin batean, hala nola, itsaso sakoneko esplorazio-ekipoetan erabiltzen diren konektoreak.

Bereziki zehaztutako balorazioa dago: IPX9K.

Aurretik, IPX4K, IPX6K eta IPX9K automobilgintzarako esklusiboak ziren, baina geroago haien aplikazioa beste industria batzuetara zabaldu zen.

ISO 16750, DIN 40050 eta ISO 20653 serieetan, IPX9K da iragazgaitzaren baloraziorik zorrotzena. Honek IPX9K proba barne hartzen du QC/T417.1-2001 barruko automobilgintzako industria estandarrean, "Proba metodoak eta errendimendu orokorrak automozio kableatuaren konektoreetarako".

Estandarren ondorengo eguneratzeak eta aplikazio-eremu berriak gehituta, IPX9K-ren aplikazio-eremuak hedatzen jarraitu dute.

• IPX9K: iragazgaitzaren kalifikazio altuena, tenperatura eta presio handiko baldintzetan garbitzeko gai dena, elikagaiak prozesatzeko ekipoetarako, nekazaritzarako makineriarako, presio handiko garbigailuetarako eta bestelako ekipoetarako egokia.

Markaren indarraren gomendioa: Zergatik aukeratu HuaYi-FaDa Teknologia

HuaYi-FaDa TeknologiaKonektore iragazgaitzen I + G, ekoizpen eta salmentan espezializatutako etxeko enpresa profesionala da, fabrikazio-esperientzia, ekoizpen-sistema osoa eta kalitate-kontroleko prozesu helduak dituena.

Diseinuan eta fabrikazioan zentratzen garairagazgaitza konexioairtenbideak, hainbat serie estaltzen dituzten produktuekin, seinale-konektoreak, potentzia-konektoreak eta sare-konektoreak barne, oso erabiliak industria-automatizazioan, kanpoko argiztapenean, energia berrietan, komunikazio-ekipoetan, eszena-ekipamenduetan eta monitorizazio-sistemetan. Gure abantaila nagusiak:

Fabrika Profesionalaren Indarra: Moldeak egiteko, injekzio-moldeaketa, alanbreen fabrikazio eta muntaketa tailerrak ditugu, diseinutik entregara arte, kalitate eta entrega-denbora egonkorra eta kontrolagarria bermatuz.

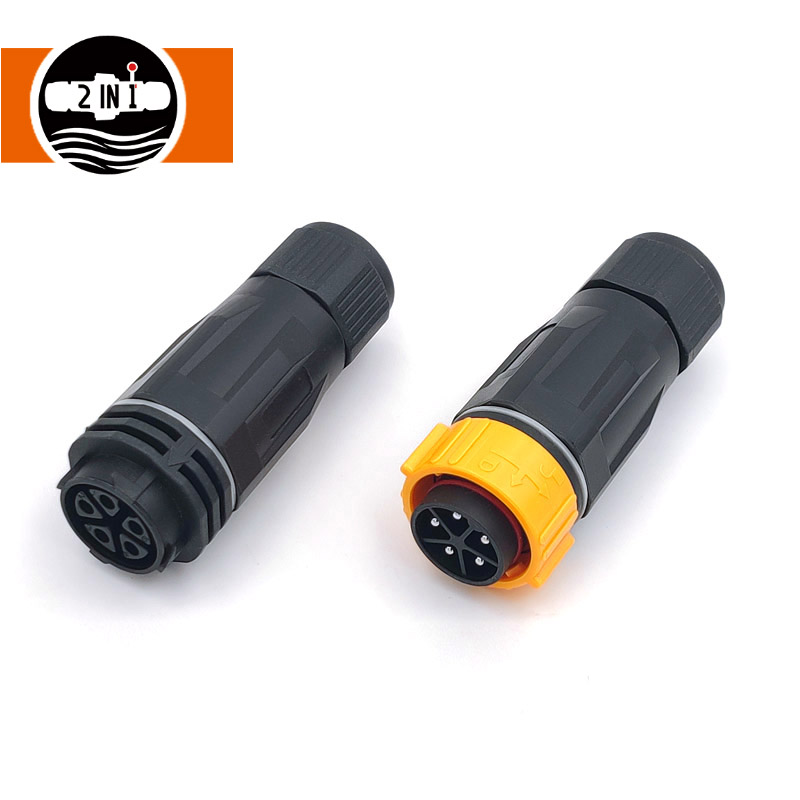

Produktu iragazgaitzen sorta osoa: M8 miniaturazko konektoreak, 40A korronte handiko potentzia konektoreak, RJ45 sare iragazgaitza konektoreak, torloju-blokeatzeko konektore iragazgaitzak, etab., hainbat gailuren konexio beharrak asetzeko.

Produktuaren errendimendu egonkorra eta fidagarria: zehaztapen handiko ingeniaritza plastikoak, kobre aleaziozko kontaktuak eta silikonazko zigilatzeko egiturak erabiliz, gure produktuek IP67/IP68 babes kalifikazioa lortzen dute, epe luzera heze, hauts eta tenperatura altuko/baxuko inguruneetan erabiltzeko.

Ziurtagiri integralak eta Kalitate Kontrola: Gure produktuak CE, RoHS eta beste ziurtagiri batzuk dira. Produktu bakoitzak hainbat proba egiten ditu fabrikatik irten aurretik, konexio egonkorrak eta erabilera segurua bermatzeko.

Pertsonalizazio malgua eta zerbitzu azkarra: kableen luzera, konektoreak, nukleo kopurua eta instalazio metodoak pertsonalizatzeko eskakizunak onartzen ditugu. Lagin-probak, laguntza teknikoa, entrega azkarra eta salmenta osteko zerbitzua eskaintzen ditugu.
