Kanpoko ekipamenduak, industria automatizazioa, itsas ingeniaritza eta energia berriko ibilgailuak bezalako alorretan, konexio elektrikoen fidagarritasunak sistema osoaren bizitza irautea zehazten du askotan.Konektore zirkular iragazgaitzakhezetasuna, hautsa eta bibrazioak dituzten ingurune gogorretan konexio-erronkak konpontzeko diseinatuta daude. "Tapoiak" baino gehiago dira: zigilatzea, blokeatzea eta seinalearen transmisioa integratzen dituzten ingeniaritza-soluzio integralak dira.

Zergatik aukeratu zirkularra?

Ingeniaritza-aplikazioetan, konektore zirkularren abantailak egitura geometrikoaren arrazionaltasun naturaletik datoz.

• Espazioaren erabilera handia: ebakidura zirkularra aztarna txikienaren barruan kontaktu kopuru handiena ahalbidetzen du, dentsitate handiko pin konfigurazioak ahalbidetuz.

• Zigilatzeko ezarpen sinplea: profil zirkularra, O-eraztunekin edo junketekin konbinatuta, presio erradial uniformea ​​sortzen du, zigilatzeko errendimendu fidagarria bermatuz.

• Erresistentzia mekaniko handia: karkasa zirkuluek estresa uniformeki banatzen dute, konektore angeluzuzenak baino inpaktu eta bibrazio erresistentzia hobea eskainiz. Haridun eta baioneta blokeatzeko mekanismoek estaltze-segurtasun sendoagoa eskaintzen dute.

Aitzitik, iragazgaitzak ez diren konektore estandarrak normalean barruko ingurune lehorretan soilik egokiak dira. Zigilatzeko egiturarik gabe, ura sartzeagatik edo UV degradazioagatik huts egiteko joera dute kanpoan esposizioan daudenean.

IP balorazioak ulertzea: hautaketaren lehen urratsa

"Iragazgaitza" kontzeptu orokor bat da, ingeniaritza praktikan IP (Ingress Protection) balorazioak erabiliz kuantifikatu behar dena. IEC 60529 arauaren arabera, IP ondorengo lehen zifrak hautsaren babesa adierazten du eta bigarren zifrak uraren babesa adierazten du.

Oharra: konektore baten IP balorazioa, normalean, lotutako egoeran duen babes-gaitasunari dagokio. Ekipoaren ataka denbora luzez bustitzen bada, babes-txapa bat jarri behar da; bestela, babesa arriskuan jartzen da.

Materialek eta egiturak Bizi-iraupena zehazten dute

IP balorazioetatik haratago, materialen hautaketak zuzenean eragiten du konektoreen iraupena ingurune zehatzetan.

• Etxebizitza-materialak: epe luzerako kanpoko erabilerarako, material termoplastikoak (adibidez, polikarbonatoa eta PBT) gomendatzen dira: arinak dira, korrosioarekiko erresistenteak eta UV erresistentzia eskaintzen dute (UL F1 ziurtagiria). Metalezko karkasak (aluminio-aleazioa, altzairu herdoilgaitza) egokiak dira erresistentzia mekaniko handiagoa edo EMI blindajea behar den lekuetan, altzairu herdoilgaitza delarik itsas gatz-ihinztatze-inguruneetarako hobetsitako aukera.

• Blokeatzeko mekanismoak:

• Harizko blokeoa: fidagarriena, bibrazio erresistentzia bikaina, industria astunerako egokia.

• Baioneta/Push-Pull blokeoa: txertatze eta erauzketa azkarrak ahalbidetzen ditu "klik" entzumen argiarekin, instalazio-denbora handia aurreztuz, batez ere goitiko edo espazio mugatuko eragiketetarako aproposa.

• Kontaktuak: seinalearen egonkortasuna bermatzeko, kontaktuak normalean kobrezko aleazioz eginak izaten dira, urrezko estaldurarekin oxidazioari eta korrosioari aurre egiteko.

Instalazioan eta Mantentze-lanetan Kontuan hartu beharreko gogoeta praktikoak

Benetako instalazioan eta mantentze-lanetan, puntu hauek zuzenean zehazten dute konektorearen babes-errendimendua guztiz betetzen den ala ez:

1. Saihestu kablearen tentsioa: ez tiratu inoiz kablea konektorea lotzeko edo askatzeko. Kablearen tentsioak atzeko zigilatze-egitura kaltetu dezake, IP balorazio hutsegite eraginez. Ziurtatu tentsio-erliebe egokia ematen zaiola kableari instalazioan.

2. Eskuz estutu soilik: tresna-ataka berezietan izan ezik, blokeatzeko eragiketa guztiak eskuz egin behar dira. Giltza edo tresnekin gehiegi estutzeak hariak edo karkasa kaltetu ditzake.

3. Aldizkako ikuskapena: aldian-aldian egiaztatu zigilatzeko eraztunak zahartuta dauden edo pitzatuta dauden, eta kontaktuak korrodituta edo kutsatuta dauden. Denbora luzez erabiltzen ez diren portuetarako, itxi itzazu babes-kapekin.

Marka eta serie nagusiak merkatuan

Aplikazio-eskakizun desberdinen arabera, serie helduen produktu sorta bat dagoeneko eskuragarri dago merkatuan:

Amphenol: bere X-Lok serieak push-pull blokeo azkarra onartzen du, eta M12 S-Code serieak IEC 61076-2-111 estandarra betetzen du, IP67/IP68/IP69K babes-mailak eskaintzen ditu, automatizazio industrialerako eta trenbideen garraiorako egokiak.

Omron: XS5 serieak (M12 SmartClick) barne blokeo-egitura berritzailea du, hondakinak nahastea saihesten duena, 1/8 bira-blokeatze azkarra onartzen duena eta oso erabilia da fabrikako automatizazio agertokietan, hala nola automobilgintza, janaria eta edariak.

Bulgin: bere 400 serieak IP68/IP69K babesa eskaintzen du, potentzia, datuak eta RF konexioak estaltzen dituena, ingurune gogorretan egokia, hala nola itsas eta elikagaien prozesatzeko.

Souriau - Eaton: UTS serieak 1/3 bueltako baioneta blokeatzeko plastikozko karkasa du, modelo batzuek IP68 kalifikazioa mantentzen dute baldintzarik gabeko egoeran ere, eta potentzia eta seinale konfigurazio mistoak onartzen dituzte.

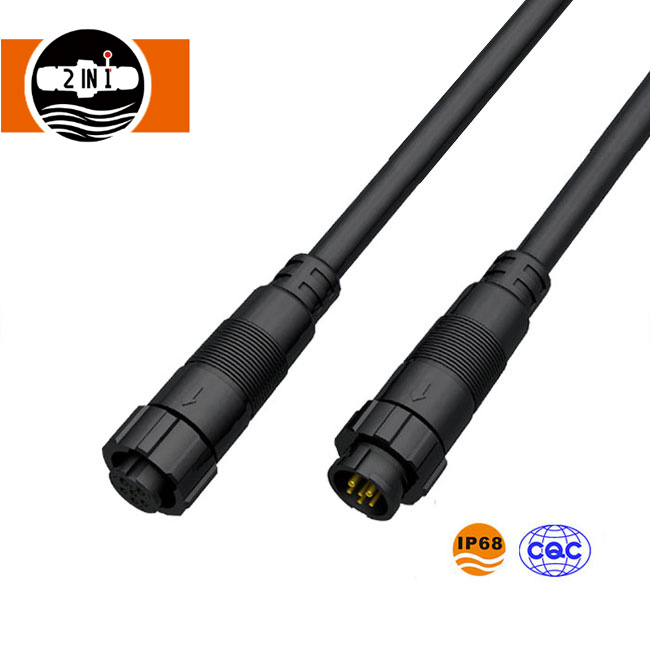

HuaYi-FaDa: M26 serieak gainmoldeatutako eta desmuntagarriak diren bertsioak eskaintzen ditu, IP68 babes-maila onartzen duena, suaren aurkako propietateak, oxidazioaren aurkakoak eta korrosioarekiko erresistenteak dituena, LED argiztapenerako, eszenarako ekipamenduetarako, sare adimendunetarako, eguzki-energiarako eta automatizazio ekipamendurako egokiak, zerbitzu pertsonalizatuak eskuragarri dauden kableen luzera eta etxebizitzen kolore aukerak barne.

Artikulu honetan aipatzen diren hirugarrenen marka-izen eta produktu-eredu guztiak dagozkien jabeen jabetzakoak dira eta erreferentzia-helburuetarako soilik eskaintzen dira.HuaYi-FaDa Teknologiafabrikatzaile independentea da eta ez du afiliaziorik aipatutako markekin, espresuki adierazi ezean.
